Специфика эксплуатации автогрейдеров в России такова: универсальная машина помимо основного функционала – планирования и профилирования дорог и откосов, может использоваться и для перемещения грунта, сыпучих материалов, уборки, расчистки. По этой причине рынок грейдеров в нашей стране имеет особенности: большую долю полноприводных моделей, обязательное наличие переднего отвала и четкое разделение на «своих» и «чужих». Поскольку автогрейдеры эксплуатируются в коммунальной и дорожно-строительной отраслях, где задействованы государственные предприятия, важнейшим критерием выбора часто становятся не технические характеристики и даже не цена, а возможность участия машины в аукционе.
Закупки по 44ФЗ
Согласно 616 Постановлению Правительства РФ от 30.04.2020 года «Об установлении запрета на допуск промышленных товаров, происходящих из иностранных государств, для целей осуществления закупок для государственных и муниципальных нужд, а также промышленных товаров, происходящих из иностранных государств, работ (услуг), выполняемых (оказываемых) иностранными лицами, для целей осуществления закупок для нужд обороны страны и безопасности государства», для участия в государственных закупках по 44 ФЗ ограничен допуск промышленных Товаров, происходящих из иностранных государств, за исключением государств- Членов Евразийского экономического союза (Республика Армения, Республика Беларусь, Республика Казахстан, Кыргызская Республика и Российская Федерация).
Но далеко не вся техника российского производства может участвовать в государственных закупках. В целях реализации проекта подтверждением производства продукции на территории Российской Федерации является наличие сведений о такой продукции в реестре промышленной продукции, произведенной на территории Российской Федерации. По состоянию на середину января 2022 года в этот документ входит продукция заводов:
1. ЗАО «ЧСДМ» (Челябинск) и ЗАО «Брянский арсенал» (Брянск), входящие в промышленный холдинг UMG (ОМГ-СДМ)
2. ООО «Завод дорожных машин» (Рыбинск)
- ООО «Дорожная техника – Плюс» (Орел)
- ООО «Специальные дорожные машины» (Челябинск).
Однако и у этих производителей далеко не все линейки и модели подходят для государственных тендеров. Речь идет только о машинах среднего и тяжелого класса от 14 до 22 тонн. Муниципальные службы и структуры Росавтодора могут закупать средние грейдеры с колесной формулой 1 х 2 х 3 ГС-14.02 и ГС-18.05 производства «Брянского Арсенала», ДЗ-122В-1 с конвейера ООО «Дорожная техника – Плюс» и DM-14 от «Завода дорожных машин», а также тяжелые грейдеры с колесной формулой 1 х 3 х 3: легендарный ДЗ-98В производства ЧСДМ и СДМ-25 от ООО «Специальные дорожные машины».
Выбор довольно скромный. Что же отличает эти машины и каковы критерии попадания в «белый список»?
Официально производство автогрейдеров в России регламентировано двумя государственными стандартами: ГОСТ 27535–87 «Машины землеройные. Автогрейдеры. Термины, определения и технические характеристики для коммерческой документации» и ГОСТ 11030–93 «Автогрейдеры. Общие технические условия». Плюс, разумеется, соблюдение доли импортных деталей.
ДЗ-98
Если говорить об автогрейдерах тяжелого класса, самой востребованной моделью много лет остается ДЗ-98. Его отличительной чертой является цельнокатанная тяговая рама круглого сечения без сварных швов. У аналогов – рама коробчатого сечения, сварная. Также ДЗ-98 комплектуется на выбор заказчика как механической КПП, так и автоматической гидромеханической и комплектуется полноприводной трансмиссией 6/6 с карданным приводом переднего моста. Простой и неприхотливый полноприводный ДЗ-98 много лет востребован при выполнении земляных работ большого объема и является лидером продаж в классе тяжелых машин. Возможно карьерное исполнение грейдера с шинами 20,5 – 25 и двумя гидроцилиндрами управляемых колес.
Двигатель (модель)ЯМЗ-238НД3Тип двигателя8-ми цилиндровый V-образный четырехтактный дизельный двигатель с жидкостным охлаждением, турбонаддувом , Tier 0Номинальная мощность нетто по SAE (кВт) / при оборотах, об/мин173 / 1700Полная мощность, кВт (л.с.) / при оборотах, об/мин173 (235) / 1700Рабочий объем, л14,86Максимальный крутящий момент (Нм) / при оборотах, об/мин882 / 1100Угол поворота шарнирной рамы, град.нетУгол поворота отвала в плане, град.± 360Грейдерный отвал, длина / высота, мм4100 х 700Максимальный угол откоса для зачистки отвалом, град90Минимальный радиус поворота по внешнему колесу, мм18000Колесная формула1 х 3 х 3Коробка перемены передачМеханическая ЗАО "ЧСДМ"Число передач вперед / назад6 / 6Максимальная скорость передвижения вперед / назад, км/ч41 / 48,5
Добавим, что сейчас концерн UMG завершает ребрендинг, и эта популярная модель стала выпускаться в фирменном оранжевом цвете.
СДМ-25
Второй тяжелый грейдер, допущенный к госзакупкам, тоже имеет важную отличительную характеристику. На СДМ-25 установлена трансмиссия от трактора К-700 «Кировец»: автогрейдер СДМ25 имеет 16 передач (вместо 6) и самоблокирующийся дифференциал на всех трех мостах. Также у данной модели шире угол поворота колес переднего моста и, соответственно, меньше радиус разворота – 16 метров вместо 18. Передний мост – это собственная разработка завода, а средний и задний - унифицированные с тракторами К-700. Ширина автогрейдера с передним мостом может иметь габарит 2 550 мм, что позволяет перемещаться по дорогам общего пользования без спецразрешения.
Колесная формула1х3х3 (полный привод)Эксплуатационная масса, кг23 500 или 23 700Ширина грейдерного отвала4 200 ммШирина бульдозерного отвала3 220 мм/2 500 ммГабарит по высоте без проблесковых маяков3 985 ммГабарит по длине при поднятых рыхлителе и бульдозерном отвале11 210 ммГабарит по ширине3 200 мм/2 530 ммДвигательЯМЗ-238НДЗ-1 или ЯМЗ-238М2Мощность235 л.с./173 кВт или 240 л.с./176 кВтПредпусковой подогреватель двигателяПЖД-30Трансмиссиямеханическая с гидравлическим переключением передач К700Количество передач16 вперед, 8 назад – КПП - К-700Передний мостСДМ-25А.01 с самоблокирующимся дифференциалом
ДЗ-122В-1
Переходя к автогрейдерам среднего класса, сразу отметим новичка в реестре промышленной продукции – ДЗ-122В-1. Можно сказать, что пока это темная лошадка. Ни само предприятие, ни данная модификация машины не имеют корректной представленности в сети. Мы обратились к представителям продающих компаний, которые активно работают с основными игроками рынка, но они не смогли прокомментировать появление нового конкурента. О самом заводе в справочниках сообщается, что он существует с 2004 года, с 2016 входит в реестр предприятий малого и среднего бизнеса и по данным ФНС на 1.1.2021 имеет 12 сотрудников. Хотя официальные данные могут не отражать реальный масштаб производства.
О машине ясно, что это модификация автогрейдера среднего класса ДЗ-122, производство которого было налажено на заводе «ДорМаш» еще в 1980 году по техдокументации инженеров «Орловского завода автогрейдеров». Позже стали выпускаться машины серий «А» и «Б». Приведем общие характеристики линейки ДЗ-122.
Модель двигателяЯМЗ-236, Д442, Д260, А01Муфта сцепленияДвухдисковая, постоянно замкнутаяКоробка передачГидромеханическаяЗадний мост:главная передачаДвухступенчатаяТормоза рабочиеКолодочные на все ведущие колеса, двухконтурные гидроуправляемые, с гидроусилителемТормоз стояночныйКолодочный, с гидравлическим управлениемУправление рабочими органамиГидравлическое / механическоеРулевое управлениеГидростатическоеУправление муфтой сцепленияМеханическое с гидроусилителемТип ходовой частиС пневматическими колесамиКолесная схема1-2-3Размер шин, дюйм14-20Количество шин6Тип рамыШарнирно-сочлененнаяУгол складирования рамы в обе стороны, градДо 30Смещение колес переднего моста относительно заднего, ммДо 2000Скорость движения, км/ч: - впередI - до 7,4; II - до 13,4; III - до 25,4; IV - до 43,0- назадI - до 7,7; II - до 25,2Длина, мм10150Ширина, мм2500Высота, мм3550Масса эксплуатационная, кг14600
DM-14
Средний грейдер из Рыбинска DM-14 имеет ведущий мост с самоблокирующимся дифференциалом, гидромеханическую трансмиссию, моторы ЯМЗ и Cummins, но главное – шарнирно-сочлененную раму для уменьшения радиуса поворота, что особенно важно в городских условиях.Автогрейдер выпускается в нескольких модификациях.
Масса конструктивная/эксплуатационная ( без бульдозерного отвала), тCummins 14,2/14,5 / ЯМЗ-236М2 14,7/15,0Масса конструктивная/эксплуатационная ( с бульдозерным отвалом), тCummins 15,1/15,4 / ЯМЗ-236М2 15,6/15,9Колесная формула1х2х3ДвигательCummins 6BTA5,9 / ЯМЗ-236 М2Мощность двигателя, кВт (л.с.)Cummins 128(175) / ЯМЗ-236М2 132(180)Максимальная частота вращения, об/мин2100Тип рамышарнирно-сочлененнаяКоробка передачгидромеханическаяКоличество передач, вперед / назад 6 / 3Максимальная скорость при движении вперед, км/ч 35,1Максимальная скорость при движении назад, км/ч26,8Габаритные размеры грейдера длина (без бульдозерного отвала/с бульдозерным отвалом), мм8650/9450Ширина, мм2530Высота (без проблескового маяка), мм3530База грейдера ( расстояние между осями переднего и заднего мостов), мм6330База заднего моста ( расстояние между осями колес заднего моста ), мм1538Колея передних / задник колес, мм2140/2085Радиус поворота, мм7800Клиренс, мм430Угол наклона передних колес, град±17Угол поворота передних колес, град±45Угол качания переднего моста, град±15Угол качания балансиров заднего моста, град±10Угол поворота (складывания) шарнирно-сочлененной рамы, град±25
ГС-14.02 и ГС-18.05
Автогрейдеры производства «Брянского арсенала» позиционируютс как универсальные машины адаптированные для жестких условий эксплуатации. Они имеют схожие характеристики: оба собраны на шарнирно-сочлененной раме, агрегатированы двигателями ЯМЗ-236 (модификации на 150 и 177 л.с.) и 6-ступенчатой механической коробкой переключения передач, имеют колесную формулу 1 х 2 х 3. Однако есть отличия в габаритах и производительности.
ГС-14.02ГС-18.05Двигатель (модель)ЯМЗ-236Г6ЯМЗ-236М2Тип двигателя6-ти цилиндровый V-образный четырехтактный дизельный двигатель с водяным охлаждением, атмосферный, Tier0Номинальная мощность нетто по SAE (кВт) / при оборотах, об/мин110 / 1700130 / 2100Полная мощность, кВт (л.с.) / при оборотах, об/мин110 (150) /1700130 (177) /2100
Рабочий объем, л11.15Максимальный крутящий момент (Нм) / при оборотах, об/мин667/1350Угол поворота шарнирной рамы, град.± 22± 26
Угол поворота отвала в плане, град.360± 65Грейдерный отвал, длина / высота, мм3740 х 6203658 х 630Боковой вынос отвала вправо/влево, мм700 / 700600Боковой сдвиг поворотного круга вправо/влево, мм260 / 430660 / 730Диапазон изменения угла резания грейдерного отвала, град.30 - 70Максимальный угол откоса для зачистки отвалом, град90Минимальный радиус поворота по внешнему колесу, мм75007800
Колесная формула1 х 2 х 3Коробка перемены передачМеханическая КППЧисло передач вперед / назад6 / 2Максимальная скорость передвижения вперед / назад, км/ч32,3 / 12,640 / 8,5
Кстати, ГС-14.02 много лет является самым массовым грейдером, доля которого в 2020 году достигла 90% от общего объёма выпуска завода. Он востребован у дорожно-строительных и эксплуатационных организаций за счет доступной цены, отработанной конструкции и высокой ремонтопригодности.
Свободные аукционы
По результатам исследования компании ID-Marketing, которое охватывает рекламные объявления о продаже автогрейдеров в интернете, треть объявлений приходится на российскую компанию «UMG СДМ» (которая заняла первые строчки в четырёх из семи анализируемых округов) ещё треть — на двух поставщиков из Китая (XCMG и SDLG). Эти данные вполне отражают реальную картину. Ведь среди отечественных заводов лидерство принадлежит «Брянскому Арсеналу». Предприятие выпускает около половины российских автогрейдеров от легких до тяжелых, в том числе тех, что входят в реестр промышленной техники из-за большого количества иностранных комплектующих
ТОП-10 брендов, по данным интернет-анализа ID-Marketing
TG 140, 180, 200, 250
Брянские автогрейдеры серии TG с эксплуатационной массой от 14,5 до 22,9 тонн. Эти машины отличаются повышенным уровнем комфорта, высокой функциональностью и надежностью, а также наличием шарнирно-сочлененной рамы для большей маневренности и широкого спектра навесного оборудования. Линейка TG представлена четырьмя моделями реализованными на основе Т-образной рамы и металлоконструкций собственного изготовления. Из крупных узлов отечественного производства можно отметить двигатели семейства ЯМЗ-530, а из импортных – балансирную тележку NAF и автоматическую коробку передач ZF.
TG 140TG 180TG 200TG 250 Двигатель (модель)ЯМЗ-53416ЯМЗ-53662ЯМЗ-5366 Тип двигателяРядный четырехтактный дизельный двигатель с водяным охлаждением, турбонаддувом и промежуточным охлаждением воздуха, Tier 36-цилиндровый рядный четырехтактный дизельный двигатель с водяным охлаждением, турбонаддувом и промежуточным охлаждением воздуха, Tier 3 Полная мощность, кВт (л.с.) / при оборотах, об/мин131 (178) / 1900160 (217) / 1900191 (260) / 1900 Рабочий объем, л4.436.65 Максимальный крутящий момент (Нм) / при оборотах, об/мин750/1300….1600980/1200…15001095/1200…1600 Угол поворота шарнирной рамы, град.± 26 Угол поворота отвала в плане, град.± 65 Грейдерный отвал, длина / высота, мм3660 х 6304270 х 7004880 х 800 Боковой вынос отвала вправо/влево, мм700 / 700800 / 800 Боковой сдвиг поворотного круга вправо/влево, мм660 / 760 Диапазон изменения угла резания грейдерного отвала, град.30 - 70 Максимальный угол откоса для зачистки отвалом, град90 Минимальный радиус поворота по внешнему колесу, мм78009900 Колесная формула1 х 2 х 31 х 3 х 3 Коробка перемены передачГидромеханическая коробка передач с автоматическим переключением передач, с ручным дублером, с самодиагностикой. Число передач вперед / назад6 / 3 Максимальная скорость передвижения вперед / назад, км/ч42,5 / 28,9 (38,6 / 26,3)41,2 / 28,634,5 / 23,7
Все машины могут быть дополнительно оснащены скарификатором среднего расположения, задним рыхлителем, снегоочистительным оборудованием и толкающим брусом. Две старшие модели имеют увеличенную на 30 % производительность за счет подключаемого гидростатического привода передних колес, что обеспечивает одно из лучших тяговых усилий при выполнении операций на тяжелых грунтах при сохранении высокой производительности.
ГС-10.07
Еще одна машина брянского предприятяи, которая не подходит под 44 ФЗ – легкий грейдер ГС-10.07 с эксплуатационной массой всего 9,2 тонны и полноповоротным грейдерным отвалом для высокой производительности и работы при движении задним ходом.
Двигатель (модель)ММЗД-245Тип двигателядизельный 4-тактныйПолная мощность, кВт (л.с.) / при оборотах, об/мин105(142) / 2200Рабочий объем, л4,75Максимальный крутящий момент (Нм) / при оборотах, об/мин384 / 1600Угол поворота шарнирной рамы, град.± 22Угол поворота отвала в плане, град.± 45Грейдерный отвал, длина / высота, мм3040 х 475Боковой вынос отвала вправо/влево, мм600 / 400Боковой сдвиг поворотного круга вправо/влево, мм400 / 400Диапазон изменения угла резания грейдерного отвала, град.30 - 70Максимальный угол откоса для зачистки отвалом, град45Минимальный радиус поворота по внешнему колесу, мм5500Колесная формула1 х 2 х 3Коробка перемены передачМеханическая КППЧисло передач вперед / назад18 / 4Максимальная скорость передвижения вперед / назад, км/ч35 / 9,3
В целом на протяжении последних трех лет в России наблюдается сокращение производства автогрейдеров. По данным TK Solutions, в 2020 году российскими предприятиями было выпущено 544 шт. самоходных грейдеров, что на 18,2% меньше по сравнению с результатами 2019 года. Лидирующий федеральный округ – Центральный ФО (73,3% производства за период с 2017 по 2020), на втором месте – Уральский ФО (26,4% производства). В то же время средняя цена автогрейдеров за 2020 год выросла на 9,2% в сравнении с прошлым годом, и это самый высокий показатель за последние три года.
Кстати, у всех российских грейдеров по сравнения с импортом является наличие переднего рабочего оборудования в базовой комплектации (бульдозерный отвал). Практически все импортные грейдеры поставляются в базе только с грейдерным отвалом, передняя навеска идет как опция, задняя – тем более. Кроме того, в основном машины выпускаются с колесной формулой 1 х 2 х 3 и лишь малая часть – это тяжелые грейдеры 1 х 3 х 3. С другой стороны, в линейках иностранных предприятий есть более тяжелые машины. Например, один из рекордсменов – XCMG GR500 с экплуатационной массой 56 тонн.
Как мы уже говорили выше, большую долю (около 30%) занимают китайские автогрейдеры SDLG, SEM, XCMG, LiuGong, однако в России представлены и другие игроки: Volvo, CAT, Komatsu.

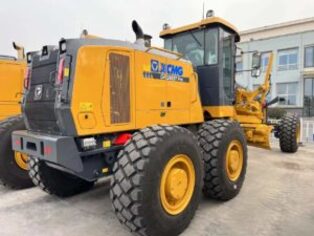

XCMG GR
Традиционно востребована в России техника китайкой марки XCMG, в частности автогрейдеры серии GR, наиболее популярны две модели легкий GR135 и средний GR215 – обе с шарнирно-сочлененной рамой с углом поворота ±25°, двигателями DongFeng и 6-ступенчатой гидромеханической трансмиссией. Предусмотрены несколько режимов движения: с приводом на все колеса, на колеса балансирной тележки и только на передние колеса. Рама цельносварная. Грейдеры выпускаются в базовой или расширенной версиях, в качестве допопций кондиционер, ультразвуковой или лазерный механизм автоматически выравнивающегося лезвия, передний отвал, рыхлитель, кирковщик. Автогрейдеры XCMG оснащены бортовой контрольно-диагностической системой, которая отслеживает параметры двигателя, КПП и гидросистемы и оповещает оператора.
Однако в нынешнем году XCMG выводит на рынок новое поколение автогрейдеров 5T и 5T Pro. Эти машины имеют все шансы стать лидерами импорта в Россию, что позволит компании еще больше нарастить свою долю.
SEM922
Один из лидеров по статистике импорта ушедшего года – компания SEM, водящая в группу Caterpillar а наиболее востребованной моделью этого бренда является SEM922. Автогрейдер SEM 922AWD является полноприводным: привод задней тележки постоянный, передней – подключаемый. Машина демонстрирует не слишком затраты на техобслуживание и ремонт, в том числе за счет увеличенного интервала замены масла – раз в 2000 часов
Эксплуатационная масса (в комплектации: задний рыхлитель и передний отвал), кг18 996Габариты (Д × Ш × В), мм8 854 × 2 630 × 3 360Габариты отвала, мм4 279 × 25 × 607Макс. подъём отвала, мм475Макс. глубина среза, мм715Тяговое усилие, кН≥ 26 (на передней оси); ≥ 86 (на задней оси)Колесная база, мм6 140Угол складывания рамы (влево и вправо), °20Мин. радиус поворота, м7,8Модель двигателяSDEC SC9D220G2Мощность двигателя, кВт (л.с.)162 (220)ТрансмиссияHangchi 6WG180Скорость (вперёд / назад), км/ч40 / 25Углы качания колёсной тележки заднего моста (передняя часть вверх / задняя часть вверх), °15 / 25Угол качания, °± 16Угол поворота (влево и вправо), °47,5Угол наклона передних колёс, °18
LiuGong CLG 418
Из тяжелых автогрейдеров китайского производства одним из самых популярных является LiuGong CLG 418. Он агрегатируется двигателями компании Cummins мощностью 215 лошадиных сил или 160 кВт. Представители дорожно-строительной отрасли ценят «Люгонг 418» за отменную мощность, проходимость и производительную гидромеханическую трансмиссию, которая позволяет тяжелой машине двигаться со скоростью до 40 км/ч. Кроме того, это грейдер имеет большую скорость выполнения рабочих операций.
Масса16 тПредельная глубина резки0,56 мПредельная скорость40 км/чДлина отвала3,96 мВысота отвала0,65 мРадиус разворота7,8 мПривод1 х 2 х 3Предельная продуктивность17500 куб. м/чУсилие на отрыв86 кНДлина транспортная8,97 мВысота3,44 мШирина2,74 мКлиренс 0,65 м Длина колесной базы 6,23 м
CAT 140GC AWD
Если говорить об американских рейдерах, в России представлены три серии машин Caterpillar: R, H, и М мощностью от 92 до 367 кВт. Все они отличаются высокой надежностью, а узнаваемой чертой бренда является забота о комфорте и безопасности оператора. Наиболее востребованы машины среднего класса, например, полноприводная модель 140GC AWD. Она работает быстро, экономично, с хорошим тяговым усилием и высокой точностью.
Ширина2428 mmМаксимальная высота3839 mmПримечание*Со стандартным оснащением: толкающим блоком и рыхлителем.Масса*17390 kgШирина отвала3.7 мЗазор между верхней кромкой отвала и поворотным кругом112 mmВысота отвала509 mmШирина режущей кромки152 mmБоковое смещение отвала влево663 mmМаксимальная глубина резания735 mmБоковое смещение отвала вправо512 mmМаксимальный вынос отвала вправо1928 mmМаксимальная высота подъема над уровнем грунта480 mm
John Deere 772GP
Американский бренд John Deere – создатель первого в мире грейдера с шарнирно-сочлененной рамой – поставляет сегодня в Россию более 15 моделей. Одна из самых востребованных –
20-тонный полноприводный автогрейдер 772GP. Он обладает мощностью в 275 лошадиных сил, высокой точностью и автоматизацией. Выпускается с рулем или джойстиком. Многие специалисты считают, что автогрейдеры John Deere имеют самую плавную трансмиссию в мире.
Вес17.53 т
Транспортная длина8.89 м
ширина2.49 м
высота
3.4 мШирина отвала3.66 м
Скоростьдо 45.5 км/чРадиус поворота7.21 мТип двигателяJohn Deere PowerTech PSS 9.0LМощность205 кВт
Поворот рамы (вправо и влево)22°Угол качания (полный) переднего моста32°Угол наклона колес (во всех направлениях)20°
Volvo G-900
Шведский производитель спецтехники Volvo Construction начал производство автогрейдеров одним из последних крупных брендов, но сегодня на российском рынке активно эксплуатируются модели семейства G-900 фирмы: пять с тандемным приводом и два полноприводных с двигателями D7 и D9. Кроме того, семейство G900 использует современные умные технологии по управлению мощностями двигателя, которые существенно повышают производительность устройства и экономичность. На машины устанавливаются несколько типов собственных 8- и 11-ступенчатых КПП. Опционально может быть установлена трансмиссия с тремя режимами переключения – ручным, автоматическим и транспортным. Доступны машины с рычаговым и джойстиковым управлением.
G930G960G990Эксплуатационная масса15800 кг17550 кг22100 кгДвигательVolvo D7EVolvo D7EVolvo D9BЭксплуатационная мощность115 -145 кВт145 -175 кВт168-198 кВтЕмкость топливного бака318 л379 л473 лМаксимальная скорость45,4 -49,3 км/ч45,4 -49,3 км/ч44,9-48,8 км/чШирина отвала3658 мм3658 мм4267 ммВысота отвала635 мм635 мм787 ммМаксимальный угол профилирования откоса0 -90 градусов0 -90 градусов0 -90 градусовДлина8972 мм9253 мм9800 ммШирина2537 мм2537 мм3260 ммВысота3220 мм3220 мм3260 мм
Komatsu GD655-7
Одна из последних популярных в России и в мире моделей от японского производителя Komatsu – автогрейдер GD655-7, сочетающий в себе не только производительность и точность, но и прекрасную эргономику. В частности машина имеет оптимизированное рулевое колесо для лучшего обзора, рычаги управления с минимальными усилиями, удобное сиденье. Отличительная особенность этого грейдера – возможность плавного переключения передач на ходу под высокой нагрузкой.
Вес19.48 тТранспортная длина10.875 мТранспортная ширина4.27 мвысота в транспортном cостояние3.2 мШирина среднего скребка4.27 мСкорость48.5 км/чРадиус поворота снаружи7.4 мПроизводитель двигателяKomatsuМодель двигателяSAA6D107E-3Мощность двигателя165 кВтРабочий объем6.69 лЧисло оборотов при макс. крутящем моменте1450 rpmМакс.крутящий момент941 Нмуровень выбросовTier 4F
В заключении отметим, что в России в последние три года рынок новых автогрейдеров растет очень медленно, есть сложности со сроками производства и поставки техники, давление утилизационного сбора. Для частных эксплуатантов в силу постоянно растущих цен грейдеры с наработкой оказываются более привлекательными. Это касается как американских, японских, европейских грейдеров, так и отечественных и китайских.
Комментарий к статье от АЛЕКСЕЯ ВЛАСОВА
Руководителя направления дорожно-строительной техники
ООО «СюйГун Ру»
Автогрейдеры XCMG Пятого поколения серии T и TPro
Ведущий производитель дорожно-строительной и специальной техники XCMG (входит в Top 3 по версии глобального рейтинга Yellow Table) В 2022 году представляет абсолютно новое поколение автогрейдеров 5T и 5T Pro. Машины отличаются современным дизайном, экономичностью, гидравлической системой повышенной эффективности и высочайшим уровнем эргономики рабочего места оператора. Наиболее полный модельный ряд охватывает машины от 15 тонн и 178 лс (модель XCMG GR1705) и до внушительных карьерных моделей весом до 74 тонн и мощностью двигателя в 660 лошадиных сил (модель GR5505TPro).
На выбор заказчика предлагаются две серии «5Т» и «5T Pro», как с привычными органами управления гидравликой типа «гребенки», отличающимися минимальным необходимым усилием воздействия и пропорциональным откликом, так и наиболее современной системой управления посредством двух мультифункциональных электронных джойстиков.
Просторная кабина нового дизайна с интегрированными структурами ROPS/FOPS, расположенная на передней полураме машины, отличается максимальной площадью остекления и предоставляет отличную обзорность на рабочую площадку и обе стороны отвала. Кабина оснащена мощной системой обогрева и кондиционирования воздуха для комфортной работы, на приборной панели расположены сенсорные многостраничные ЖК мониторы, отображающие все текущие рабочие параметры машины, включая систему самодиагностики. Точность и безопасность работы дополнительно повышает камера заднего вида или система обзора на 360°.
Автогрейдеры XCMG всегда готовы к работе: Стандартная система холодного запуска, мощные двигатели, способные работать без потери мощности на высоте до 3000 над у.м.; Передний мост и задняя балансирная тележка, заимствованные от машин карьерной серии; Система защиты рабочего органа при чрезмерной нагрузке; Не требующий регулировки полностью закрытый поворотный круг отвала с подшипником качения – такая концепция машин полностью соответствует самым строгим современным условиям, предъявляемыми заказчиками по всему миру.
Кроме того, машины могут оснащаться системами нивелирования 2D или 3D, кабиной с двойным остеклением, разнообразным дополнительным навесным оборудованием, внешними портами для подзарядки аккумуляторов и дозаправки топливом с уровня земли, системами автоматического пожаротушения и многими другими опциями, повышающими экономическую эффективность машины.
Комментарий от компании XCMG:
Обзор автогрейдера 4215D AWD
ОСНОВНАЯ ИНФОРМАЦИЯ
Одна из самых востребованных моделей автогрейдеров LiuGong - CLG 4215 AWD.
Это - автогрейдер нового поколения, серия D. Грейдеры серии D отличаются улучшенными рабочими характеристиками и удобством технического обслуживания.
Машина укомплектована ДВС производства Cummins Inc.
Модель ДВС: 6LTAA9.3
- с 6-ю цилиндрами, турбиной, с интеркулером, с запасом по крутящему моменту 41 %
- экологический стандарт Tier 2
- номинальная мощность 194кВт при 2200 об/мин,
- оборудован тремя топливными фильтрами
- в базовой комплектации установлен подогреватель впускного воздуха в коллекторе для облегченного запуска в холодную погоду,
- отличается надёжностью и высокой ремонтопригодностью
Трансмиссия производства ZF (Германия). Применяется новая компактная структура КПП с высокоточными и малошумными передачами, высоким КПД передач и низким потреблением топлива.
БАЗОВАЯ КОМПЛЕКТАЦИЯ
В стандартном оснащении автогрейдеры нового поколения серии D и в частности модели 4215D поставляются в развёрнутой комплектации. В стандартном исполнении машина укомплектована:
- ДВС с решеткой подогрева впускного воздуха для облегчения запуска в холодное время года,
- длинным средним отвалом 4270 мм,
- задним бампером-контргрузом, усиленным тандемом Meritor;
- передним гидростатическим приводом,
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
- Широкий ассортимент дополнительного оборудования
- четыре дополнительных вида среднего отвала с функцией защиты от ударных нагрузок
- несколько разновидностей переднего отвала, включая габаритные версии
- несколько видов задних рыхлителей,
- оборудование для работы с дорожной наледью и контргруз увеличенной массы для повышения коэффициента сцепления.
- Одна из последних разработок LiuGong - снеговое крыло, устанавливающееся на правой части машины и позволяющее вести работы за ограждением, установленным вдоль дорожного полотна. Данное оборудование позволяет перемещать материал на большую ширину и убирать его из зоны очистки на значительные расстояния, чего не может позволить стандартная спецификация автогрейдеров.
- Высокоточная система нивелирования, работающая при помощи ультразвуковых датчиков. С данным типом оборудования заказчик может добиться необходимых уровней распределения и срезания грунтов за минимальное количество проходов грейдера.
- 7 вариантов шин; возможность модернизации машины до габаритной версии (шириной до 2550 мм)
КОМПОНЕНТЫ
При производстве всех машин Люгонг, в том числе CLG 4215D AWD, применяются компоненты различных брендов, зарекомендовавших себя на международном рынке. Это позволяет обеспечить максимальную производительность техники и удобство замены компонентов и запасных частей.
- ДВС Cummins
- КПП ZF («Zahnrad Fabrik», Германия)
- тандемные мосты Meritor (США)
- гидравлические насосы Permco (Германия) и Bosch Rexroth (США)
- гидрораспределители Husco (США)
- гидравлические цилиндры Parker (Германия)
- фильтры Fleetguard и Donaldson
- рукава высокого давления Continental
Грейдер LiuGong CLG 4215D AWD ОТ АНАЛОГИЧНЫХ МОДЕЛЕЙ ДРУГИХ ПРОИЗВОДИТЕЛЕЙ отличает:
- Высокая производительность и надёжность
- Сбалансированная конструкция обеспечивает максимально эффективное использование массы и мощности для получения оптимального тягового усилия (120 кН) и давления на нож среднего отвала (8300 кг).
- Высокая точность и скорость движения рабочего оборудования сокращает временные затраты на проведение работ.
- Возможность использования различного дополнительного оборудования (бульдозерный отвал, снеговой отвал, рыхлитель)
- Автогрейдер может быть опционально оборудован высокоточной системой нивелирования
- Механический фиксатор позволяет оператору быстро и легко фиксировать нужное положение среднего отвала из кабины.
- Эргономичная компоновка рычагов управления снижает утомляемость оператора.
- В конструкцию кабины интегрирована сертифицированная система защиты типа ROPS \ FOPS, которая предохраняет оператора от травм при опрокидывании машины, а также в случае падения объектов на кабину (опционально).
СПРАВКА О СЕРИИ D
Грейдеры Liugong серии D отличаются улучшенными рабочими характеристиками и удобством технического обслуживания.
Ключевые особенности модели 4215D-AWD:
- Мощный надежный двигатель Guangxi Cummins Tier 2/Stage II с турбонаддувом и охладителем наддувочного воздуха
- Повышенная долговечность трансмиссии
- Максимальный панорамный обзор 324°
- Улучшенная конструкция, повысившая устойчивость машины и точность работы отвала
- Увеличенный клиренс 602 мм
- Сокращенный радиус поворота: 7,2 м
Улучшенные условия работы оператора: эргономичная компоновка рычагов управления, сниженный уровень шума и вибрации в кабине.
